Metall til metall ventil

1.Generell informasjon

1.1 omfang

Manualen gjelder MF Trippel eksentrisk spjeldventil. Aktuatorer og andre deler introduseres kun kort i denne håndboken. Hvis mer detaljert informasjon er nødvendig, se den relevante aktuatorhåndboken.

legge merke til:

En overordnet vurdering av detaljer er nødvendig ved valg og bruk av ventiler under spesielle arbeidsforhold. Denne håndboken introduserer ikke alle mulige forhold ved bruk av ventiler på grunn av ulike produkttyper. Hvis du er usikker på hvordan du bruker ventilen eller om denne håndboken er effektiv, kontakt oss for mer informasjon

1.2 ventil struktur

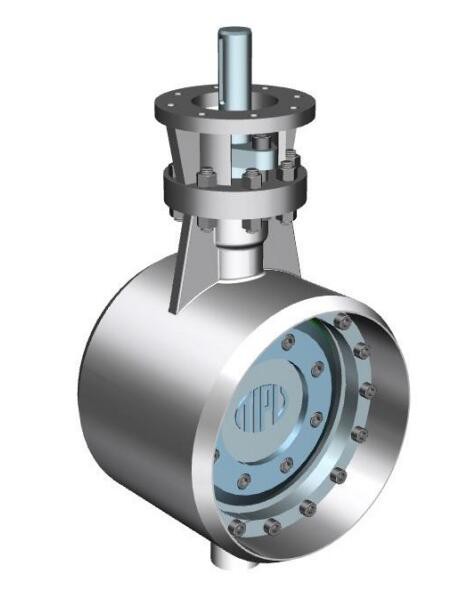

Ventilen i MF-serien er metall til metall flytende sete toveis-tettende trippel eksentrisk sommerfuglventil. M refererer til spjeldventil i helmetall og F til spjeldventil med flytende sete.

Ventilen som er laget av smidd stål A105 kan sveises direkte til rør uten for-oppvarming.

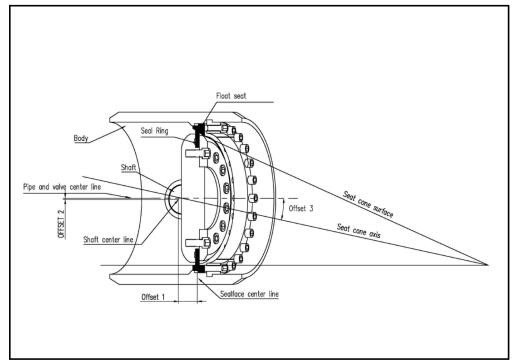

Det flytende setet til ventilen utviklet seg fra den trippel eksentriske basis. Når det er et mottrykk av medium i den lukkede ventilen, vil flyttbart flytende sete bevege seg litt mot skiven for å sikre en tett passform mellom setet og tetningsringen for å oppnå null lekkasje i mottrykk som i positivt sete.

Sommerfuglskiven og skaftet er forbundet med en pinne.

Ventilen brukes vanligvis på varme-forsyningsnettverk og damprørnettverk, og spiller hovedsakelig en rolle i åpning, lukking og regulering.

1.4tekniske spesifikasjoner Tilkobling: BW trykkklasse: PN25

temperaturområde: -29 grader pluss 425 grader

strømningsretning: både oppstrøms og nedstrøms Foreslått installasjonsretning:

Den store pilen peker hovedtetningsretningen Den lille pilen peker den mindre forseglingsretningen

1.5 sikkerhetstiltak Advarsel:

Ikke overskrid grensen for ventilparametere i bruk!

Overskridelse av begrensningen for ventilparametere i bruk kan forårsake skade på ventilen og ukontrollerbar trykkavlastning som kan resultere i sikkerhetsulykker.

Advarsel:

Ikke fjern eller flytt ventilen under trykk i rørledningen. Fjerning og flytting av ventilen under trykk kan forårsake ukontrollerbar trykkavlastning. Før du fjerner ventilen, fjern relaterte komponenter i rørledningen for å slippe ut trykket og tømme mediet. Pass på hvilket medium det er i rørledningen i utgangspunktet for å forhindre at mennesker og miljø forgiftes. Pass på at ingenting kommer inn i rørledningen under vedlikehold, ellers kan det føre til skade på ventilen eller sikkerhetsulykke.

Advarsel:

Legg merke til skjærebevegelsen til sommerfuglskiven!

Hold hendene, andre kroppsdeler, verktøy og andre ting unna åpne væskepassasjer. Pass på at det ikke er fremmedlegemer i rørledningen. Sommerfuglskiven fungerer som en kutteanordning når ventilen drives. Sommerfuglskiven kan forskyves når ventilen flyttes. Lukk eller fjern aktuatoren i ventilreparasjonen, ellers kan det føre til skade på ventilen eller sikkerhetsulykke.

Advarsel:

Legg merke til støyen!

Ventilen kan lage støy i rørledningen og støynivået er basert på arbeidsforhold.

Advarsel:

Legg merke til overoppheting av ventilen!

Ventilhuset vil overopphetes under bruk når mediet er høytemperaturvann eller høytemperaturdamp. Vær forsiktig så du unngår å skålde.

Advarsel:

Lær vekten når du løfter eller pakker ventilen.

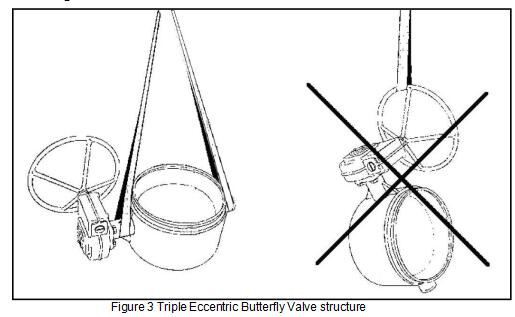

Ikke løft ventilen gjennom aktuatoren, posisjonsregulatoren, endebryterne eller rørledningen. Løft ventilen gjennom tappen (hvis noen) eller med tau som er tett bundet til ventilhuset (som vist i figur 3). Ellers kan de fallende delene forårsake skade på ventilen eller sikkerhetsulykke.

Legge merke til:

Ikke roter sommerfuglskiven over 90 grader, ellers kan det føre til skade på ventilen. Rotasjonsvinkelen til sommerfuglskiven er designet til å være 0 grader til 90 grader.

Legge merke til:

Hvis brukere trenger trykktesting med denne typen ventiler, vær oppmerksom på tetningsdelene (tetningsringen og setet), eventuelle små partikler i luften eller vannet vil forårsake uopprettelig skade. Den beste måten å sjekke små partikler på tetningsdelene er ikke med øyet, men ved å berøre hendene.

2.Transport, frakt og lagring

Undersøk ventilen og tilhørende komponenter for å finne mulige resulterende skader under transport. Ventilen bør oppbevares forsiktig, helst i et tørt rom før installasjon.

Før installasjonen, ikke sett ventilen i installasjonsposisjon eller fjern beskyttelsen i porten.

ventilen skal være stengt under levering og lukkes litt ved lagring.

3.Installasjon

3.1Generelle regler Advarsel:

Lær vekten når du løfter eller pakker ventilen. Følg veien som vist i figur 3.

Fjern beskytteren i porten og sjekk om ventilen er skadet og ren innvendig.

Ikke flytt aktuatoren før installasjonen hvis produsenten har installert den før levering.

Installering eller justering av aktuatoren feil etter flytting kan forårsake skade på ventilen eller lekkasjen.

Steng ventilen helt før du sveiser den til rørledningen. Løft ventilen på rørledningen som vist i figur 3. Vær nøye med å følge sikkerhetstiltakene i avsnitt 15.

Hvis ventilen sveises til en vertikal linje, steng ventilen og dekk overflaten med en vannpute på 50 mm for å forhindre sveisesprut og skade på setet eller tetningsoverflaten som er forårsaket av fluss.

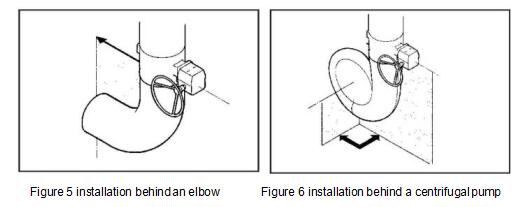

Ventilen kan installeres med akselen i horisontal posisjon eller vertikal posisjon. Det anbefales å peke hovedforseglingsretningen med den store pilen og den mindre forseglingsretningen med den lille pilen.

Det oksygenerte vannet eller luften vil akselerere korrosjonen av utløpet når ventilen er installert i et sentralisert varmesystem. For å forhindre korrosjon, tøm området bak ventilen og fyll det med oksygen-fritt varmt vann (som vist i figur 4).

5.Fjerne og installere aktuatoren

5.1 Generelle regler advarsel:

lære vekten før du løfter eller pakker ventilen

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the  instruction for installing gear. see   the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2fjern aktuatoren (giret) advarsel:

ikke fjern aktuatoren fra ventilen under trykk på grunn av mulig dynamisk dreiemoment forårsaket av rørledningen!

legge merke til:

noter posisjonen til aktuatoren før avinstallering for å sikre riktig reinstallasjon.

aktuatoren er vanligvis installert av produsenten med alle de begrensede mutrene forhåndsinnstilte.

1.slå av trykket på mediet i rørledningen for å sikre at ventilen er uten trykk.

2.fjerne skruen mellom aktuatoren og koblingsstykket.

3.bruk riktig verktøy og løft-opp enheter for å fjerne aktuatoren.

4.hvis noen, fjern åket og koblingen.

5.3installere aktuatoren (turbinen) på ventilen. 1.monter åket og ventilen (hvis noen).

2.kontroller og sørg for at ventilen er lukket før du installerer aktuatoren.

3.skyll alt tilbehør som kan påvirke installasjonen bort fra akselen og kilene.

4.Hvis en akselhylse er nødvendig mellom aktuatoren og akselen, bør den installeres på toppen av inngangsakselen.

5. kilesporet på akselen skal være vertikalt til overflaten av sommerfuglskiven når ventilen er lukket.

6. Sørg for at hullet til aktuatorens utgående aksel stemmer overens med ventilstammens inngangsende ved bruk av aktuatorens hjul.

7.Heist aktuatoren jevnt og sjekk om aktuatoren er riktig installert.

8. Størrelsen på den utvidede stammen (hvis nødvendig) bør diskuteres med ventilprodusenten,

6Vedlikehold krever ikke spesialverktøy.

7Rekkefølge av reservedeler

følgende informasjon er nødvendig når du bestiller reservedeler:

ventiltypen, bestillingsnummeret og serienummeret (stempelet på ventilhuset)

nummeret og navnet på delen på tegningen og dens nødvendige mengde.

denne informasjonen kan hentes fra den relaterte ventilbestillingsdokumentasjonen.

(en del av materialene er underlagt den faktiske ordrebekreftelsen, mens materialvalget for komponenter i denne håndboken kun anbefales)
