Forskjellen i strukturen til sommerfuglventilen skiller fire typer sommerfuglventiler, nemlig: konsentrisk sommerfuglventil, enkel eksentrisk sommerfuglventil, dobbel eksentrisk sommerfuglventil og trippel eksentrisk sommerfuglventil. Hva er konseptet med denne eksentrisiteten? Hvordan bestemme når man skal bruke konsentrisk sommerfuglventil, når man skal bruke enkel eksentrisk sommerfuglventil, når man skal bruke dobbel eksentrisk sommerfuglventil og trippel eksentrisk sommerfuglventil? Mange brukere er ikke spesielt tydelige. La oss dele sammen.
Konsentriske spjeldventiler, enkle eksentriske spjeldventiler, doble eksentriske spjeldventiler og trippel eksentriske spjeldventiler reflekterer faktisk en prosess med åpning og lukking med mindre og mindre innsats og mindre og mindre slitasje på tetningsoverflaten. Ved å stille inn posisjonen til den roterende akselen til spjeldventilplaten, kan tetnings- og åpningstilstandene til spjeldventilen endres. Under de samme forholdene er dreiemomentet til ventilen større enn for hver åpning. Når ventilen åpnes, er rotasjonsvinkelen som kreves for at ventilplaten skal skilles fra tetningen, mindre enn den andre.
Det strukturelle trekk ved den konsentriske spjeldventilen er at akselsenteret på ventilstammen, midten av sommerfuglplaten og midten av ventilhuset er i samme posisjon. Generelt sett, hvis konsentriske spjeldventiler i prinsippet kan brukes, bør konsentriske spjeldventiler brukes så mye som mulig. Fordi den konsentriske spjeldventilen ikke krever høy tetningsytelse når det gjelder struktur eller drift, er det et konvensjonelt produkt. For å overvinne ekstrudering, skraping og sikre tetningsytelse, er ventilsetet til den konsentriske sommerfuglventilen i utgangspunktet laget av gummi eller polytetrafluoretylen og andre elastiske materialer, som er en myk tettende sommerfuglventil. Dette gjør bruken av konsentriske spjeldventiler underlagt temperaturbegrensninger. For å løse ekstruderingsproblemet til sommerfuglplaten og ventilsetet til den konsentriske sommerfuglventilen, ble det også produsert en enkelt eksentrisk sommerfuglventil. Dens strukturelle funksjon er at akselsenteret på ventilstammen avviker fra midten av sommerfuglplaten.
Dobbel eksentrisk sommerfuglventil er den mest brukte. Dens strukturelle funksjon er at akselsenteret på ventilstammen avviker fra midten av sommerfuglplaten og midten av ventilhuset. Den avviker fra de to midtposisjonene, så den kalles dobbel eksentrisk sommerfuglventil. Mange doble eksentriske spjeldventiler er linjeforseglet. Når tetningsflaten er lukket, er det friksjon mellom skiveplaten og ventilsetet, og tetningseffekten er meget god. Den har egenskapene til lite område og sterkt trykk. Etter at ventilen er åpnet, kan sommerfuglplaten umiddelbart bryte seg vekk fra ventilsetet, noe som i stor grad eliminerer unødvendig overdreven ekstrudering og skraping mellom sommerfuglplaten og ventilsetet, reduserer åpningsmotstandsavstanden, reduserer slitasje og forbedrer levetiden til ventilsetet.

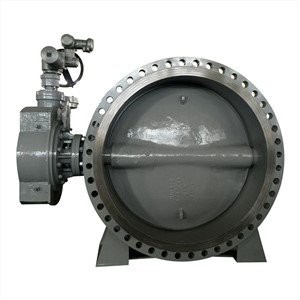

Den trippel eksentriske spjeldventilen har en tredje eksentrisitet på grunnlag av den doble eksentriske spjeldventilen. Formen på tetteparet er ikke en positiv kjegle, men en skrå kjegle. De fleste av dem er kortdistansekraft og ansiktsforsegling. Spindelakselen til den trippel eksentriske spjeldventilen er en tre-seksjons akselstruktur. De to akselseksjonene til den tredelte akselventilstammen er konsentriske, og senterlinjen til senterseksjonsakselen avviker fra aksen til de to endene med en senteravstand, og sommerfuglplaten er installert i midten. på skaftet.
En slik eksentrisk struktur gjør sommerfuglplaten til en dobbel eksentrisk form når den er helt åpen, og en enkel eksentrisk form når sommerfuglplaten snur til lukket stilling. På grunn av effekten av den eksentriske akselen, når den er nær lukking, beveger sommerfuglplaten seg et stykke inn i tetningskjegleoverflaten til ventilsetet, og sommerfuglplaten passer til tetningsflaten til ventilsetet for å oppnå pålitelig tetningsytelse. Det veier opp for motsetningen at den harde forseglingen har dårlig forsegling, og den myke forseglingen har god forseglingseffekt, men er ikke motstandsdyktig mot høy temperatur.
Når du skal bruke en konsentrisk sommerfuglventil, når du skal velge en dobbel eksentrisk sommerfuglventil eller en trippel eksentrisk sommerfuglventil, avhenger hovedsakelig av arbeidsforholdene og budsjettet.
