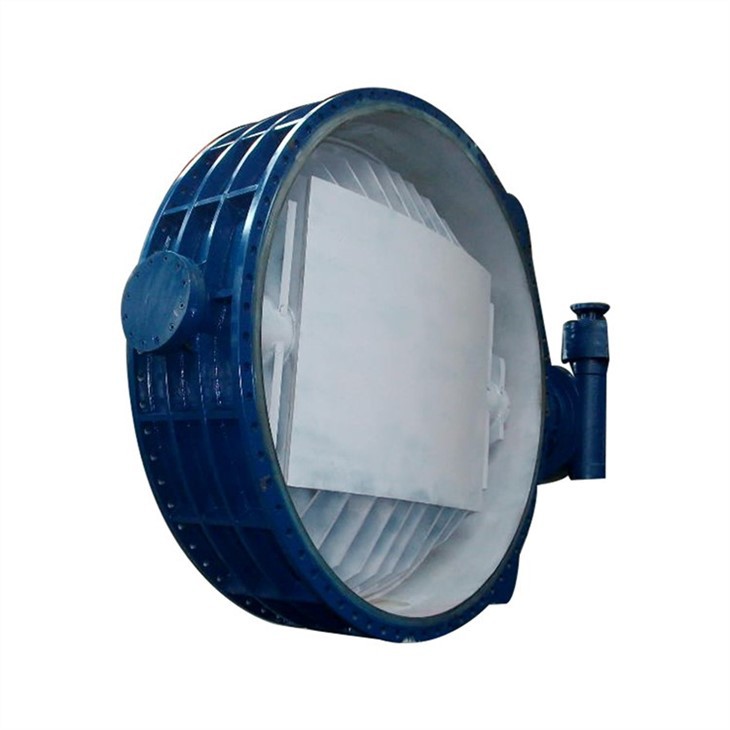

Trippel offset PTFE multilevel butterfly ventil

Trippel eksentriske multi-level hard-forseglet butterfly ventil serien produkter er lang levetid, energibesparende sommerfugl ventiler. Strukturen vedtar tredimensjonal kjernedesignprinsipp, ventilsetet vedtar en flerlagsstruktur som er kompatibel med hard og myk tetning, utsøkt behandling og avansert teknologi. Dette produktet består av hovedkomponenter som ventilkropp, sommerfuglplate, multi-level ventilsete, ventilstamme og overføringsmekanisme. Derfor er det mye brukt i metallurgi, elektrisk kraft, petroleum, kjemisk industri, luft, gass, brennbar gass, vannforsyning og drenering og andre korrosive medierørledninger.

Fordi sommerfuglventilen på dette produktet vedtar den tredimensjonale eksentriske prinsippdesignen, er rombevegelsesbanen til tetningsoverflaten idealisert, og det er ingen friksjon og interferens mellom tetningsflatene, og tetningsmaterialet velges riktig, slik at sommerfuglventilen har en tetningsytelse og korrosjonsbestandighet. , Høy temperatur motstand og slitestyrke har vært pålitelig garantert.

Design Funksjon +

· 1. Åpningsmomentet er lite, fleksibelt og praktisk, arbeidsbesparende og energibesparende.

· 2. Den tredimensjonale kjernestrukturen gjør sommerfuglplaten strammere og strammere. Tetningsytelsen er pålitelig og lekkasjefri.

· 3. høytrykksmotstand, korrosjonsbestandighet, slitestyrke, lang levetid, etc.

· 4. Fornybar tetningsring

· 5. Utblåsningssikker stamme

· 6. Lavutslippspakning

Design Standard+

· Design: API 609

· Ansikt til ansikt: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Flensende: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Butt-sveising ende: ASME B16.25

· Test: API598

· Brannsikker: API607 / API6FA

Teknisk spesifikasjon+

· Størrelse: 2 "~ 80"(DN50 ~ DN2000)

· Klasse: 150LB ~ 600LB / PN6 ~ PN100

· Tilkobling: Dobbel flens / Butt weld / Lug / Wafer

· Drift: Orm gir / pneumatisk aktuator / Elektrisk aktuator

· Temperatur:-100 ~550°C

· Søknad: Vannbehandling / Kjemisk / Kraftverk / Stålindustrien

Materiale Alternativ+

· Body & Disc: Karbonstål (WCB, LCB)

· Rustfritt stål (CF8, CF8M, CF3, CF3M) /

· Duplex rustfritt stål (4A, 5A, 6A) /

· Hastelloy legering (N-12MV, CW-12MW, CW-2M) /

· Inconel legering (CY-40, CW-6MC) /

· Monel legering(M35-1) /

· Bronselegering i aluminium(C95400,C95500,C95800,AB2C)

· Stamme: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Platetetning: Laminert forsegling (SS316+grafitt,SS316+PTFE,SS316+RPTFE)

· Kroppen Sete: 13Cr overflate / SS304 overflate / SS316 overflate / STL overflate
